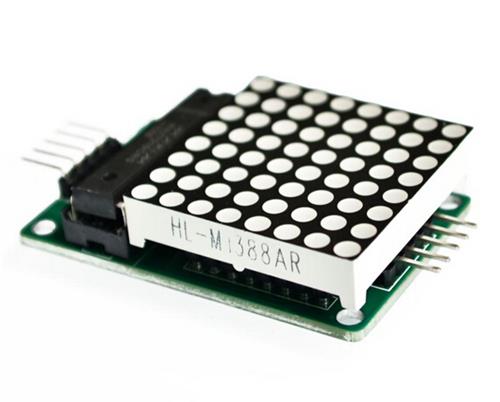

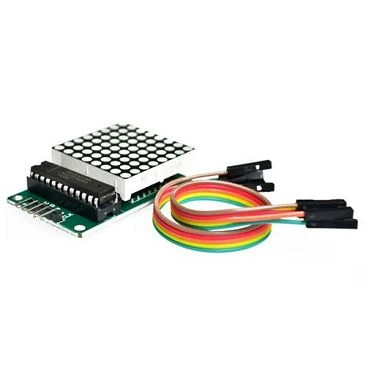

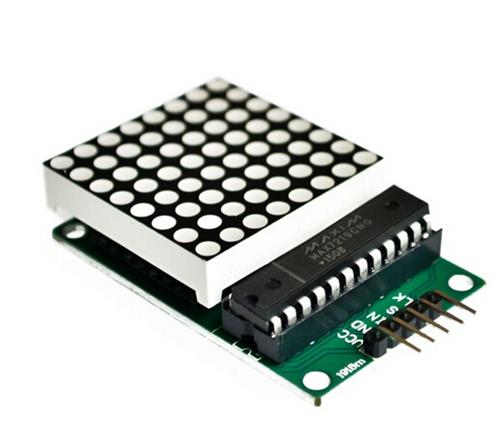

MAX7219 Dot Led Matrix Module με καλώδιο
AA086
Λεπτομέρειες:
MAX7219 είναι μια ενσωματωμένη σειριακή εισόδου / εξόδου προγράμματα οδήγησης οθόνης κοινή κάθοδο, που συνδέει την μικροεπεξεργαστή ψηφίων ψηφιακή οθόνη LED με 8 ψηφία, ραβδόγραμμα μπορεί επίσης να είναι συνδεδεμένη οθόνη ή 64 ξεχωριστό LED. Σε τύπου Β BCD κωδικοποιητή περιλαμβάνει ένα-τσιπ, πολυκαναλικό σάρωσης βρόχο, τμήμα λέξης δίσκο, αλλά επίσης ένα 8 x 8 στατικής RAM για την αποθήκευση δεδομένων κάθε. Μόνο ένα εξωτερικό μητρώο χρησιμοποιείται για να ορίσετε το τμήμα τρέχουσα για κάθε LED.
Μια βολική τετρασύρματο σειριακή διασύνδεση μπορεί να συνδεθεί όλα τα κοινά μικροεπεξεργαστή. Κάθε δεδομένων μπορούν να αντιμετωπιστούν με την ενημερωμένη έκδοση δεν αντικαθιστά όλες της οθόνης. MAX7219 επίσης επιτρέπει στο χρήστη να επιλέξτε καθεμία από τον κωδικό δεδομένων ή δεν κωδικοποιείται.
Ολόκληρη η συσκευή περιλαμβάνει λειτουργία χαμηλής ισχύος τερματισμού 150μA, αναλογική και ψηφιακή ρύθμιση φωτεινότητας, σάρωση-όριο μητρώο επιτρέπει στο χρήστη να 1-8 bits δεδομένων, υπάρχει ένα φως των οδηγήσεων έτσι ώστε όλη η λειτουργία ανίχνευσης.
Απαιτεί μόνο τρεις θύρες IO μπορεί να οδηγήσει μια τελεία! Δεν αναβοσβήνει οθόνη dot matrix! Υποστήριξη καταρράκτη!
Ενότητα Παράμετροι:
1 ενιαία λειτουργική μονάδα μπορεί να οδηγήσει μια κοινή κάθοδο 8 * 8 dot matrix
2 ενότητα Λειτουργούσα τάση: 5V
3 ενότητα μέγεθος: 5 cm X 3,2 cm πλάτος X 1,5 cm ύψος
4 τρύπες με τέσσερις βίδες, διαμέτρου 3mm, μπορεί να καθοριστεί χρησιμοποιώντας μας καρφιά M3
5 ενότητες με διεπαφές εισόδου και εξόδου, υποστήριξη για επικαλυπτόμενα πολλαπλές ενότητες
Καλωδίωση:
1 είναι ένα τετράγωνο που αριστερή θύρα εισόδου, μια θύρα εξόδου στα δεξιά.
2. κατά τον έλεγχο μιας ενιαίας μονάδας, απλά εισόδου λιμένα παραλαβής CPU
Όταν επικαλυπτόμενα πολλαπλές ενότητες 3, εξόδου και εισόδου λήξη CPU, η ενότητα Διακοπή εισόδου-εξόδου από τις δύο πρώτες ενότητες του πρώτου, οι δύο πρώτες ενότητες περάτωση την είσοδο από τις πρώτες τρεις ενότητες, και ούτω καθεξής. ..
Για παράδειγμα: 51
VCC → 5V
GND → GND
DIN → P22
CS → P21
CLK → P20
Λίστα αποστολής:
1.MAX7219 dot matrix ενότητα 1 (τελείωσε με δικτυωτό πλέγμα, έχει δοκιμαστεί καλά) * 10 τμχ
2. DuPont γραμμή 5 * 10 τμχ.
